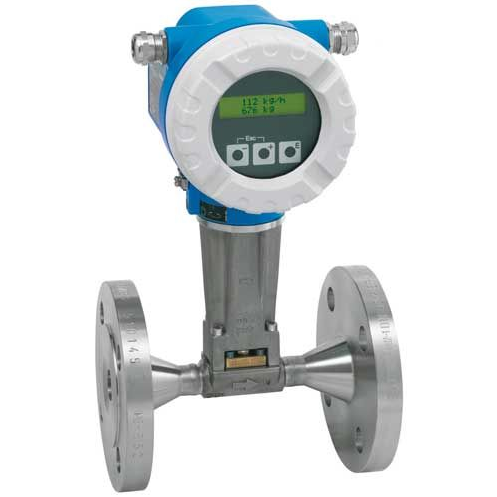

E+H 7F2C15涡街流量计 DN15

E+H 7F2C15涡街流量计 DN15

产品标题
流量计带湿蒸汽检测功能，提供一体式或分体式仪表。内置饱和蒸汽的质量流量/能量流的温度测量。应用广泛；已针对蒸汽应用优化。
传感器特点
过程安全性：双传感器型用于冗余测量。高稳定：经实践验证，坚固耐用，耐受振动、温度冲击和水锤。无需维护：标定终生有效。湿蒸汽检测和测量，适用于DN 25...100 (1...4")。前直管段长度补偿。

E+H 7F2C15涡街流量计 DN15

特点
仪表接线方便：配备独立接线腔。操作安全：配备带触摸键控制的背光显示单元，无需打开仪表操作。自校验：Heartbeat Technology（心跳技术）。显示单元配备数据传输功能。双腔室外壳坚固耐用。
公称口径范围
DN 15...300 (?...12")
接液部件材质
测量管：1.4408 (C3FM)；CX2MW，类同Alloy C22 2.4602合金
DSC传感器：1.4435 (316/316L)；UNS N06022，类同Alloy C22 2.4602合金
连接：1.4404 (F316/F316L)，CX2MW，类同Alloy C22, 2.4602 1.4408 (CF3M)合金
测量变量
体积流量、质量流量、校正体积流量、能量流、热流量差值、温度
大测量误差
体积流量（液体）：±0.75 %
体积流量（蒸汽、气体）：±1.00 %
质量流量（液体）：±0.85%
质量流量（蒸汽、气体）：±1.7 %
测量范围
液体：0.16...2412 m3/h (0.09...1420 ft3/min)
取决于介质：水，1 bar (14.5 psi)绝压，20 °C (68° F)
蒸汽、气体：2...32 166 m3/h (1.18...18 932 ft3/min)
取决于介质：蒸汽，180 °C (356 °F)，10 bar (145 psi)绝压；空气，25 °C (77 °F)，4.4 bar (63.8 psi)绝压
大过程压力
PN 40、Cl. 300、20K
介质温度范围
标准型：–40...+260 °C (–40...+500 °F)
高温/低温型（可?。酣C200...+400 °C (–328...+752 °F)
高温/低温型（特殊选型）：–200...+450 °C (–328...+842 °F)
环境温度范围
一体式（标准）：–40...+80 °C (–40...+176 °F)
一体式（可?。酣C50...+80 °C (–58...+176 °F)
分体式（标准）：–40...+85 °C (–40...+185 °F)
分体式（可?。酣C50...+85 °C (–58...+185 °F)
传感器外壳材质
传感器接线盒：铝合金AlSi10Mg涂层；1.4408 (CF3M)
